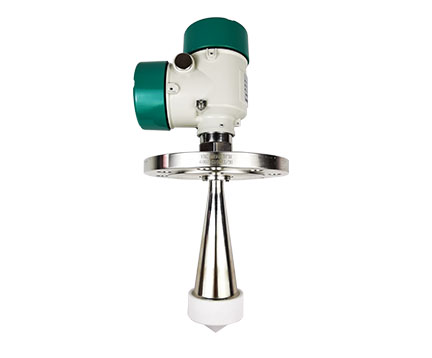

雷达液位计是一种非接触式的液位测量仪表,通过发射高频雷达波并测量反射回来的信号来获取液位信息,主要由一个天线、一个接收器以及一些控制器组成。当雷达波被发射到液位上时,一部分雷达波会被反射回来,接收器会接收到这些反射波并将其转换为电信号。控制器会对这些信号进行处理,从而计算出液位的高度。雷达液位计具有测量准确、性能稳定和适应性强等特点,在工业、化工、石油等领域中有大量应用。 雷达液位计的工作原理可以简单概括为:发射电磁波、接收反射波并计算液位高度。当雷达液位计发射电磁波时,电磁波会被液位表面反射回来,一部分反射波会被接收。通过对反射波进行信号处理,并计算出液位高度。雷达液位计发射和接收电磁波的频率通常是不同的,这样可以区分出液位表面反射的电磁波,避免与其他物体的信号干扰。 安装前,应确定好安装点位,确保水流平缓。 雷达液位计的安装方式有侧装和顶装两种,需要根据实际情况选择合适的安装方式。 侧装时需要在容器侧面开设一个法兰口,并将雷达液位计的连接管与法兰口对接。顶装时需要在容器顶部开设一个法兰口,并将雷达液位计的连接管与法兰口对接。 雷达液位计的机械安装需要关注倾斜度和自由度,应确保天线部分无阻碍物。 设备安装主要包括雷达液位计、遥测终端机等的安装。太阳能板安装时保持正面朝南即可;雷达液位计安装时,探头必须垂直于河道水面,并确保探头正下方没有遮挡物;遥测终端机安装时采用抱杆式安装,探头与柜子之间的信号线与电源线从管内连接,防止外露风化。 安装完毕后,需要进行调试和校准。可以使用磁性校正器来校准雷达液位计的零点和量程,以确保测量的准确性。 非接触式测量,雷达液位计通过无线电波发射与返回完成对液位的测量,整个测量过程不与液面直接接触,解决了传统测量方法可能产生的污染与腐蚀等问题,减少了对设备的损坏。 测量准确,误差率低,具有一定的重复性与稳定性,能在高温、高压等复杂环境下准确测量,准确度达毫米级别,可满足工业生产中准度要求。 测量范围广,雷达液位计可以测量较大的液位范围,量程达到几十米甚至更高,同时适用于不同尺寸的容器和槽罐。 适应性强,可以适应不同介质的液位测量,包括腐蚀性液体、高粘度液体等,同时也可以适应不同的工作环境和工艺要求。 自动化程度高,操作简单,雷达液位计可通过远传与计算机等设备相连,实现液位自动监测、报警、控制等功能,简化了操作流程,使用更加方便。 测量准确 雷达液位计采用高频雷达波进行液位测量,测量结果准确,误差率低。即使是在高压、高温等环境下,依然可以保持足够的准确度。 性能稳定 由于不需要大量的液体作为传输介质,因此也不会受到介质的影响。此外,雷达液位计经过多年的实践检验,故障率较低,因而性能也非常稳定,使用周期长。 适应性强 雷达液位计具有强大的适应性,可以在不同的环境下进行液位测量。它适用于高温、高压、低温、易燃易爆等复杂工况,并且可以适应多种介质。 功能丰富 雷达液位计不仅可以测量液位高度,还可以测量液面的温度和压力等信息,提供全面的信息以便更好地进行液位控制。 雷达液位计的校准方法有两种,分别是: 常规校准方式 由于雷达液位计一般测试距离多在2-10m或大于10m,在试验室很难模拟校准需要的距离,所以雷达液位计多采用在线校准方式。雷达液位计在线校准是利用现场工艺条件,通过液位的变化,将雷达液位计的输出值与实际的液位计测量值或其他形式的液位测量进行比较。 参考点校准方式 参考点校准是通过设置参考反射点对雷达物位计进行单点校准,实际操作是在雷达物位计的光束满量程位置设置一个反射元件,准确测量反射元件与雷达物位计的距离。在校准过程中,通过将参考点的实际测量值与雷达液位计的已知值进行比较来校准雷达液位计。 行业应用 压差变送器作为一种常用的压力测量仪器,在多个行业均有广泛的应用。以下是压差变送器的几个主要应用领域: 暖通行业:压差变送器在暖通行业主要用于测量空调、通风设备、地暖等设施的压力差。通过监测压力差的变化,可以控制设施的正常运行,保证室内温度和湿度的舒适度。 污水处理行业:压差变送器在污水处理行业主要用于测量污水处理设备的进出口压力差。通过监测压力差的变化,可以判断设备是否堵塞或运行异常,及时进行清理或调整,保证设备正常运行。 医药行业:压差变送器在医药行业主要用于测量药品生产设备的压力差。例如,在灌装瓶装药品的生产过程中,通过测量药品瓶内的压力差,可以控制灌装的速度和量,保证药品的质量和产量。 食品行业:压差变送器在食品行业主要用于测量包装设备的压力差。例如,在压缩机、泵、风机等设备的进出口处,通过测量压力差的变化,可以判断设备的运行状况和效率,及时进行调整和维修。 总之,压差变送器在暖通、污水处理、医药、食品和工业等领域均有广泛的应用。正确的选用和安装压差变送器可以保证测量精度和稳定性,对于保证生产质量具有重要的意义。 |
